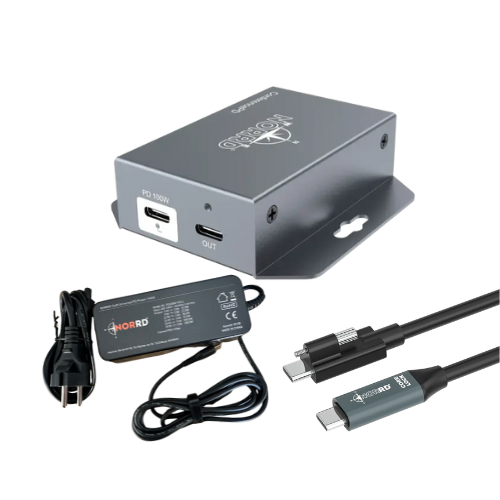

Norrd ConferencePD inkl. Dropkabel & 140W PD Lader
Dokumenter
NORRD ConferencePD Profesjonell USB-C strømforsterker For profesjonell bruk i møterom
Norrd ConferencePD er en profesjonell USB-C strømforsterker utviklet spesielt for møteromsmiljøer. Denne transparente adapteren leverer garantert 100W lading samtidig som den utvider USB-C-forbindelser opptil 14,5 meter med Norrds sertifiserte kabelsystem. Enheten løser vanlige tilkoblingsproblemer i møterom samtidig som den opprettholder full USB 3.2 dataoverføring og DisplayPort Alternative Mode.
Hovedfordel: Én kabelløsning som leverer strøm, data og video over lange avstander - perfekt for BYOD og hybride møter.
Systemarkitektur ConferencePD kobles mellom kildeenheter (laptoper) og host-input på AV utstyret. Koble en samtidig en PD Lader (Minimum PD3.0) i ConferencePD for strøm til klient. Dette forhindrer at batteriet tømmes under lange presentasjoner og gir fleksibel plassering av utstyr.
Merk at DP AltMode og USB3.2/2.0 må støttes av enhetene for å fungere.
| Strømforsyning | |
| Strøminngang | 100W USB-C PD |
| Strømutgang | Opptil 100W PD 3.0 |
| Effektivitet | >95% ved full belastning |
| Protokoller | USB PD 3.0, QC 3.0-kompatibel |
| Data og tilkobling | |
| Dataoverføring | USB 3.2 Gen 2 (10 Gbps) |
| Video | 4K@60Hz via DisplayPort Alt Mode |
| USB-standard | USB-C 3.2 full spesifikasjon |
| Kabelstøtte | USB-C med eMarker |
| Rekkevidde og utvidelse | |
| Maksimal rekkevidde | 14,5m med Norrd Align AOC + Lock-kabler |
| Standard kabler | Opptil 2m passive USB-C kabler |
Norrd® kabelstøtte | Norrd Align: 10 m Norrd Core Lock: 4,5 m Norrd Core A90: 3 m |
| Signalforsterking | Transparent repeater |
| Tilkoblingstype | 3x USB-C hunnkontakter |
| Fysiske egenskaper | |
| Mål | 120mm × 80mm × 25mm (L×B×H) |
| Vekt | 340g |
| Driftstemperatur | 0°C til 40°C (32°F til 104°F) |
| Lagringstemperatur | -20°C til 70°C (-4°F til 158°F) |
| Luftfuktighet | 10% til 90% RH, ikke-kondenserende |
| Kabinett | Aluminium med varmehåndtering |
ConferencePD Overvinn avstandsbegrensninger for USB-C
Kompatible enheter
- USB-C laptoper og mobile enheter med DP AltMode
- USB-C skjermer og projektorer
- Presentasjonssystemer for møterom
Nødvendig utstyr (medfølger ikke)
- 100W USB-C strømadapter
- (Norrd Align AOC) USB-C kabel

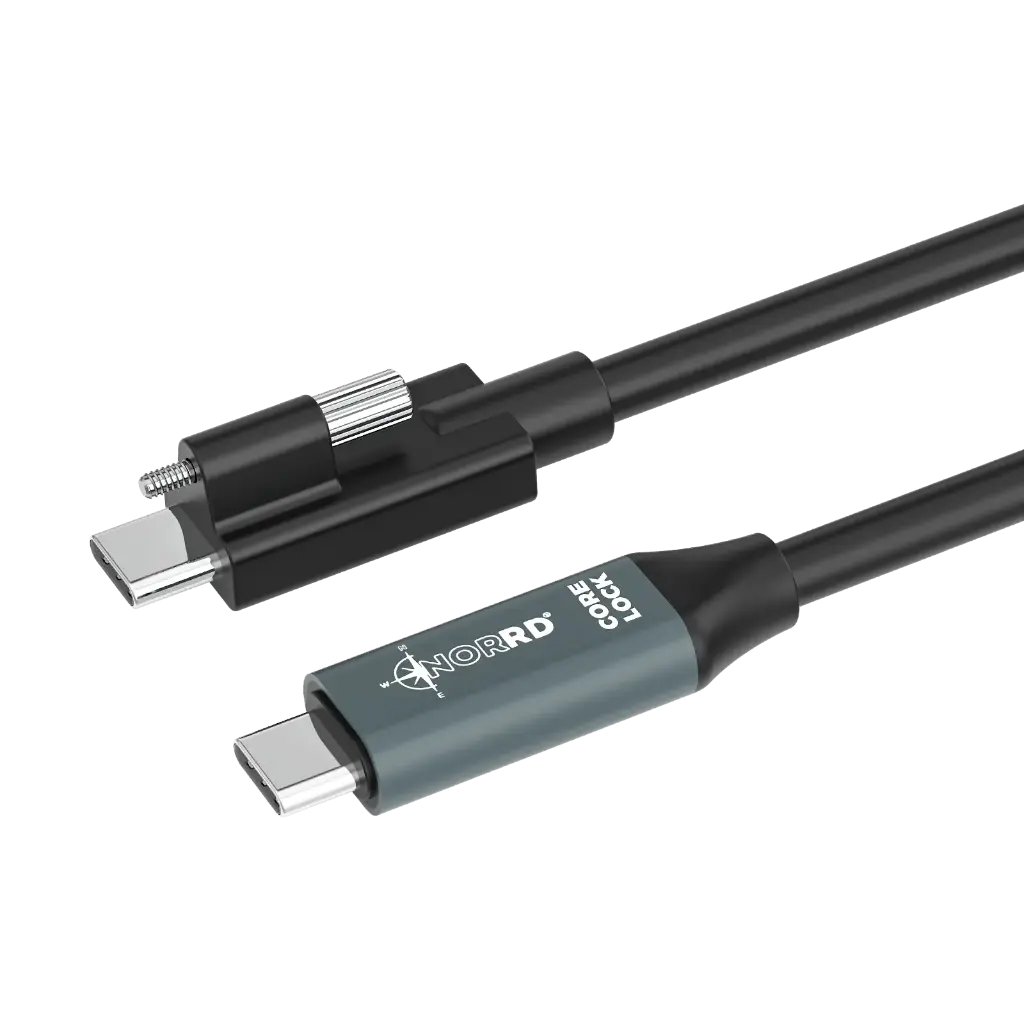

- (Norrd Core Lock) USB-C kabel
Installasjon
- Ingen drivere eller programvare nødvendig
- Plug-and-play
- Fast montering anbefales for profesjonelle installasjoner
Driftsmodus
Modus 1: Standard (Bred kompabilitetsmodus)
Modus 2: Oppløsningsprioritet - Optimert for best mulig bildekvalitet og 4K@60Hz
Installatør kan velge modus basert på rommets spesifikke behov ved første oppsett.
ConferencePD –
Kabelguide etter ønsket lengde på Host-kabel
2 m host-kabel
Godkjente kabler mellom device (skjerm/romenhet) og ConferencePD:
- 0,5 m passiv
- Align AOC (alle lengder: 3 m, 5 m, 7,5 m, 10 m)
Status:
✔ Fungerer med både aktiv og passiv device-kabel
✔ Full funksjon (PD, USB, lyd, video, BYOD)
✔ Ingen spesielle krav
3 m host-kabel
Godkjente kabler mellom device og ConferencePD:
- 0,5 m passiv
- Align AOC (3 m, 5 m, 7,5 m, 10 m)
Status:
✔ Fungerer stabilt
✔ Passiv device-kabel fungerer kun når den er 0,5 m
✔ Alle Align-aktive AOC-kabler fungerer
4,5 m host-kabel
Du må bruke:
- Align AOC (aktiv) mellom device og ConferencePD
Ikke godkjent:
- ❌ Passiv kabel (0,5 m eller lengre) fra device til ConferencePD
- ❌ Passiv + passiv over 3 m total
Status:
✔ 4,5 m drop fungerer utmerket når device → ConferencePD er aktiv AOC
✘ Feiler når device-kabelen er passiv (tap på USB 2.0-returkanal)
| Kabellengde | 2 m or 3 m or 4,5 m |
